Egret UI Editor免费版|egret ui editor教程

Egret UI Editor免费版是常用于开发2D游戏的一个代码编辑器，为用户提供了可视化界面编辑，可以对游戏中的 Exml 皮肤进行可视化编辑、代码编辑和皮肤预览，还支持通过可视化的拖拽操作，轻松高效地管理游戏素材，灵活定制分组加载规则，快速完成资源配置文件。该软件主要功能是针对 Egret 项目中的 Exml 皮肤文件进行可视化编辑，编辑方式包括但不限于托拉拽等，用于开发HTML5游戏时对UI进行编辑，可视化的操作可以让你更直观的看到UI修改出来的效果，更方便的进行调整。并且软件拥有简洁舒适的界面，让程序员可以拥有一个方便舒适的编译环境，帮助用户轻松完成2D游戏开发的各种工作，让游戏开发更加简单便捷，有效的提高了游戏的开发效率。有需要的朋友可以下载使用。

软件特色

1、可视化界面编辑
Egret UI Editor免费版可以对游戏中的 Exml 皮肤进行可视化编辑、代码编辑和皮肤预览，集成三个功能于一体的混合编辑器
2、集成资源管理器
通过可视化的拖拽操作，轻松高效地管理游戏素材，灵活定制分组加载规则，快速完成资源配置文件
4、可视化动画编辑
通过设置关键帧，即可自动创建补间动画，实现各种酷炫的界面动画效果

功能介绍

1、资源管理器

资源管理器面板可以用来浏览和管理项目中的 EXML 皮肤文件 打开、创建、删除文件或文件夹，或者重命名
通过拖动来移动文件或文件夹
可以使用右键菜单来查看所有的操作
注：您可以通过快捷键 Ctrl+P 呼出打开文件的快捷面板

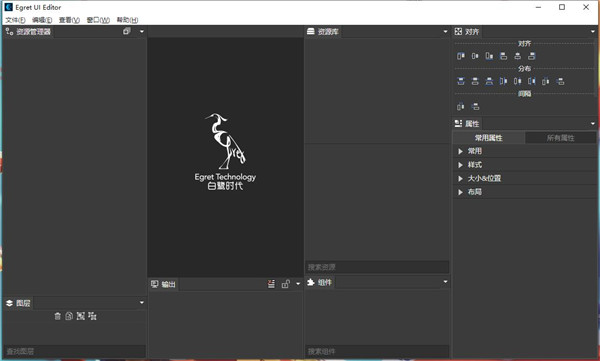

2、界面编辑器
这部分是Egret UI Editor免费版的核心区域，在此区域可以编辑界面，制作动画，修改Exml源码，以及预览界面最终效果

3、图层
图层面板可以通过拖拽来改变界面中元素图层的上下层级关系

4、资源库
通过资源库面板 ，可以将资源素材拖拽到UI场景中去，通过下方的搜索资源框，输入文件名，可以快速查找资源

5、组件
通过组件面板，可以将默认的控件和自定义组件，拖拽到UI场景中去

6、属性控制
最右侧是属性控制面板，可以调节对应元素的各个属性

使用方法

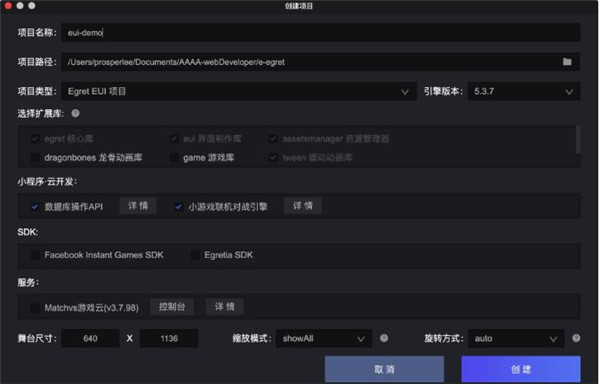

1、创建EUI项目

2、用Egret UI Editor打开项目

3、创建场景
将场景创建在resource/eui_skins/目录下
创建场景resource/eui_skins/myskins/StartSceneSkin.exml
配置场景显示内容（场景、控件、约束、尺寸位置）

4、命令运行项目egret run -a
发现项目无法显示场景,需要在代码中引用场景
5、引用场景（皮肤）
方法一
创建引用场景类
eui-demo/src/StartScene.ts

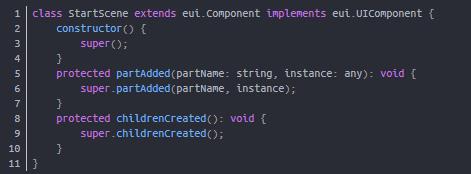

具体代码

这个时候你可能急着去运行项目了，发现没什么luan用，不报错也不展示
因为你没在main.ts引用使用这个场景
this.addChild(new StartScene());
方法二
创建引用场景类
eui-demo/src/StartScene.ts
具体代码

这个时候你可能急着去运行项目了，发现没什么luan用，不报错也不展示
因为你没在main.ts引用使用这个场景
this.addChild(new StartScene());
然后运行还是不显示，因为没有绑定场景
绑定方法为修改resource/default.thm.json 配置文件

6、运行项目
命令：egret run -a
来吧，展示（可以用 Egret Inspector 工具进行调试）

7、可能问题
当创建场景时没有创建在resource/eui_skins/这个目录下，而是创建在了resource/这个目录下，创建为resource/my_skins/MySceneSkin.exml，这个时候我们在Egret UI Editor软件中无法看到我们创建的场景

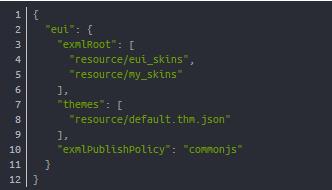

解决方法（配置 egretProperties.json 文件）

这个时候我们就能看见场景了

后边的步骤就都一样了

更新日志

Egret UI Editor免费版 v1.12.1更新日志（2021-3-4）
1、新增添加新建窗口功能，支持同时打开多个项目
2、优化资源库中图片显示分辨率
3、优化拖拽改变组件大小后不会再添加多余的属性
4、优化新建皮肤，名称不再额外添加 Skin 后缀
5、优化MacOS 支持拖动项目文件夹到 Dock 图标打开项目
6、修复文件保存后 * 号提示未消失的问题
7、修复修改组件 enabled 属性无效的问题
8、修复组件颜色属性显示错误的问题
9、修复缩放下拖动控件不跟随鼠标的问题
10、修复自定义 List 无法设置布局的问题
11、修复删除 List 数据后 exml 未删除 ArrayCollection 的问
12、修复预览模式下点击 TextInput 会导致UI异常的问题
